電動搬運車

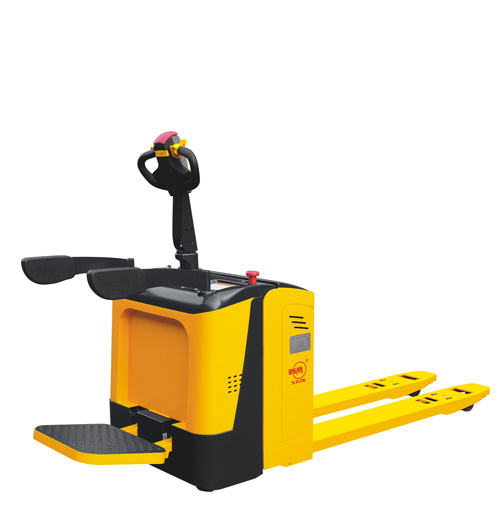

電動搬運車 / CBD20R-II 25R-II 30R-II
?
詳細內容
安全，高效設計
■ 手把設有緊急反向開關，整車操作更具安全性；
■ 電量顯示和工作時間顯示；
■ 緊急斷電開關；
■ 龜形慢速行駛開關；
■ 無級變速控制；
結構優化設計
■ 彈簧調節結構平衡輪耐磨損，穩定性好；
■ 交流電機，無需更換碳刷，具有良好的坡道啟動性能等；
■ 側門和電瓶蓋可全部打開，電瓶可從側面拉出，有利電瓶的互換和維修；
■ 整個驅動單元回轉半徑小，輪子更換維護簡單方便；
■ 電機具有更好的防塵、防水效果，使得制動器和電機更加經久耐用，可靠性得以提高；
■ 站人踏板具有良好的避震效果，操作舒適，不易疲勞。
易維護設計
■ 低電壓保護系統，延長電瓶的使用壽命；
■ CANbus技術大大簡化了線路，增強整車可靠性；
■ 霍爾傳感器減少了電子元件磨損，增強使用壽命；
■ 轉動軸上加潤滑油嘴和襯套，方便用戶更好的維護車子；
■ 堅固的鋼制外殼，打開方便、簡捷，便于維護、檢修。
可選配電轉向
-----------------------------------------------------------------------
|
型號 |
CBD20R-II |
CBD25R-II |
CBD30R-II |
|
|
驅動方式 |
電動 |
電動 |
電動 |
|
|
駕駛方式 |
站駕 |
站駕 |
站駕 |
|
|
額定載荷 |
Q(kg) |
2000 |
2500 |
3000 |
|
載荷中心距 |
c(mm) |
600 |
600 |
600 |
|
前懸距 |
x(mm) |
815/865/935 |
815/865/935 |
815/865/935 |
|
輪距 |
y(mm) |
1211/1261/1331 |
1211/1261/1331 |
1211/1261/1331 |
|
自重 |
kg |
710 |
750 |
750 |
|
軸負載,滿載時前/后軸 |
kg |
1300/1410 |
1505/1745 |
1505/1745 |
|
軸負載,空載時前/后軸 |
kg |
600/110 |
630/120 |
630/120 |
|
輪子 |
聚氨酯輪 |
聚氨酯輪 |
聚氨酯輪 |
|
|
輪子尺寸，前輪 |
Φ250×70 |
Φ250×70 |
Φ250×70 |
|
|
輪子尺寸，后輪 |
Φ82×126（98） |
Φ82×126（98） |
Φ82×126（98） |
|
|
附加輪 |
Φ127×57 |
Φ127×57 |
Φ127×57 |
|
|
輪，前后數量（X=驅動輪） |
1×+2/2 |
1×+2/4 |
1×+2/4 |
|
|
前輪輪距 |
b10(mm) |
490 |
490 |
490 |
|
后輪輪距 |
b11(mm) |
340/370/470/505 |
340/370/470/505 |
340/370/470/505 |
|
起升高度 |
h3(mm) |
120 |
120 |
120 |
|
操作手柄在驅動位置的最小/最大位置 |
h14(mm) |
1150/1430 |
1150/1430 |
1150/1430 |
|
降低時高度 |
h13(mm) |
82 |
82 |
82 |
|
總體長度 |
l1(mm) |
1710/1760/1830 |
1710/1760/1830 |
1710/1760/1830 |
|
叉面長度 |
l2(mm) |
610 |
610 |
685 |
|
車體寬度 |
b1(mm) |
775 |
775 |
775 |
|
貨叉尺寸 |
s/e/l(mm) |
54×180×1100（1150/1220） |
54×180×1100（1150/1220） |
54×180×1100（1150/1220） |
|
貨叉外寬 |
b5(mm) |
520/550/650/685 |
520/550/650/685 |
520/550/650/685 |
|
軸距中心離地間隙 |
m2(mm) |
28 |
28 |
28 |
|
通道寬度，托盤1000×1200（1200跨貨叉放置） |
Ast(mm) |
1910/1960/2030 |
1910/1960/2030 |
1985/2035/2105 |
|
通道寬度，托盤800×1200（1200沿貨叉放置） |
Ast(mm) |
2010/2010/2030 |
2010/2010/2030 |
2085/2085/2105 |
|
轉彎半徑 |
Wa(mm) |
1550/1600/1700 |
1550/1600/1670 |
1550/1600/1700 |
|
行駛速度，滿載/空載 |
Km/h |
6.9/7(7.9/8) |
6.9/7(6.9/7) |
6.9/7(6.9/7) |
|
提升速度，滿載/空載 |
m/s |
0.039/0.056 |
0.039/0.056 |
0.039/0.056 |
|
下降速度，滿載/空載 |
m/s |
0.064/0.050 |
0.064/0.050 |
0.064/0.050 |
|
爬坡能力，裝載/空載 |
% |
6/12（8/15） |
6/12（8/15） |
6/12（8/15） |
|
最大爬坡能力，滿載/空載 |
% |
8/20（12/20） |
6/20（10/20） |
6/20（10/20） |
|
行車制動 |
電磁制動 |
電磁制動 |
電磁制動 |
|
|
驅動電機功率 |
kw |
1.2(1.5) |
1.5(1.5) |
1.5(1.5) |
|
提升電機功率 |
kw |
1.2 |
1.2 |
1.2 |
|
蓄電池電壓/額定容量 |
V/Ah |
24/210 |
24/240 |
24/240（280） |
|
蓄電池重量 |
kg |
196 |
240 |
240 |
|
蓄電池尺寸（長╳寬╳高） |
mm |
750╳170╳534 |
750╳170╳570 |
750╳170╳505（535） |
|
駕駛員耳邊噪音等級符合DIN12053 |
dB(A) |
70 |
70 |
70 |
